Контрольно-шлюзовая камера

Назначение контрольно-шлюзовой камеры

Шлюзовая камера является высокотехнологическим устройством, предназначенным для предотвращения несанкционированного проникновения на территорию охраняемого объекта как в автоматическом режиме, так и в автоматизированном (зависит от варианта исполнения).

Применяться для обеспечения функционирования и жизнедеятельности дежурной службы контрольно-пропускного пункта (далее – КПП), операторов, охраны и подразделений реагирования.

Основной функцией шлюзовой камеры является организация автоматического или автоматизированного (в зависимости от варианта исполнения), контроля и управления доступом на охраняемый объект через КПП. Дополнительно, при установке дозиметра-радиометра МКС-07Н (ДКГ‑07БС), шлюзовая камера может также выполнять функцию обнаружения несанкционированного проноса радиоактивных веществ.

Варианты исполнения шлюзовой камеры


Модификация

Краткое наименование

Основные эксплуатационные параметры

КШК-АВ 26.30.50.119-001-53725341-2017

Автоматизированная контрольно-шлюзовая камера

Модификация не включает модули трехмерного распознавания лица и модуль динамического определения веса

КШК-АТ1 26.30.50.119-001-53725341-2017

Автоматическая контрольно-шлюзовая камера

Модификация включает один модуль трехмерного распознавания лица и модуль динамического определения веса

КШК-АТ2 26.30.50.119-001-53725341-2017

Автоматическая контрольно-шлюзовая камера

Модификация включает два модуля трехмерного распознавания лица и модуль динамического определения веса


Краткое описание работы шлюзовой камеры

Доступ в охраняемую зону должен производится на основании карты доступа, результатов биометрического распознавания лица и контроля веса, а также сканирования на предмет проноса веществ с повышенным уровнем радиации, в случае наличия встроенного дозиметра-радиометра в изделии.

Каждый, осуществляющий проход через помещение шлюзовой камеры, должен проходить единожды процедуру регистрации, которая заключается в получении и сохранении в базе данных трехмерной геометрии лица в виде шаблона, который далее будет использован при биометрическом распознавании.

Основные параметры шлюзовой камеры

Основными параметрами шлюзовой камеры являются:

  • тип управления шлюзовой камерой – автоматический или автоматизированный в зависимости от варианта исполнения;

  • пропускная способность шлюзовой камеры – от 6 до 8 человек в минуту;

  • световая индикация о состоянии доступа, которая реализуется в виде двух световых индикаторов: зеленый цвет – доступ разрешен, красный цвет – доступ запрещен;

  • максимальное расстояние действия считывателя электронной карты доступа – 76 мм.

Основные компоненты шлюзовой камеры

Шлюзовая камера состоит из следующих систем:

  • Система контроля доступа. Данная система обеспечивает автоматическое управление исполнительными устройствами доступа;

  • Система видеонаблюдения. Данная система обеспечивает автоматический контроль обстановки внутри шлюзовой камеры, а также контроль прилегающей территории (доступна в качестве опции) с помощью камер видеонаблюдения;

  • Система идентификации. Данная система обеспечивает верификацию прохода людей в полностью автоматическом режиме по биометрическому распознаванию, основанному на считывании информации о форме лица;

  • Система голосовой связи. Данная система обеспечивает двухстороннюю связь с дежурным КПП;

  • Система информационного обмена данными. Данная система обеспечивает автоматическую передачу данных системе управления верхнего уровня комплексной системой безопасности объекта;

  • Система интерактивного сопровождения прохода. Данная система позволяет в автоматическом режиме получать и выводить сообщения о результате прохода на охраняемый объект;

  • Система электропитания. Данная система обеспечивает электрификацию шлюзовой камеры для полноценного функционирования;

  • Система освещения. Данная система гарантирует освещенность помещения шлюзовой камеры в 400 лк., необходимое для корректной работы системы биометрической идентификации;

  • Система дозиметрического контроля. Данная система обеспечивает подключение устройства дозиметра-радиометра МКС-07Н (ДКГ‑07БС), который контролирует уровень радиации. Данное устройство не входит в состав контрольно-шлюзовой камеры и может поставляется отдельно в качестве опции;

  • Устройство взвешивания. Данное устройство обеспечивает верификацию прохода людей в полностью автоматическом режиме по биометрическому распознаванию, основанному на считывании информации о весе.

Шлюзовая камера имеет возможность интеграции в комплексную систему безопасности охраняемого объекта, посредством предоставляемого SDK.

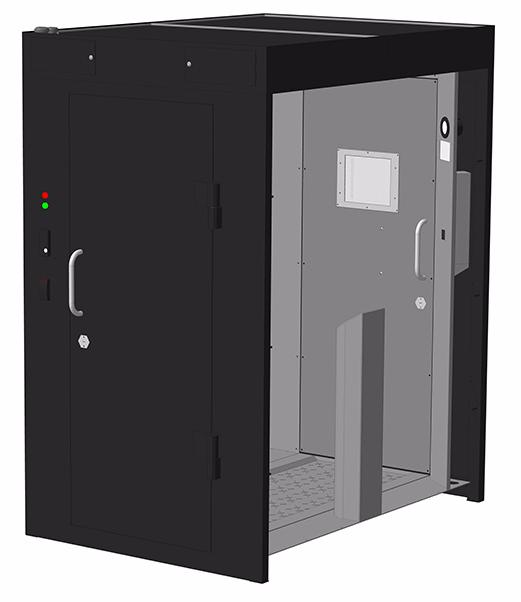

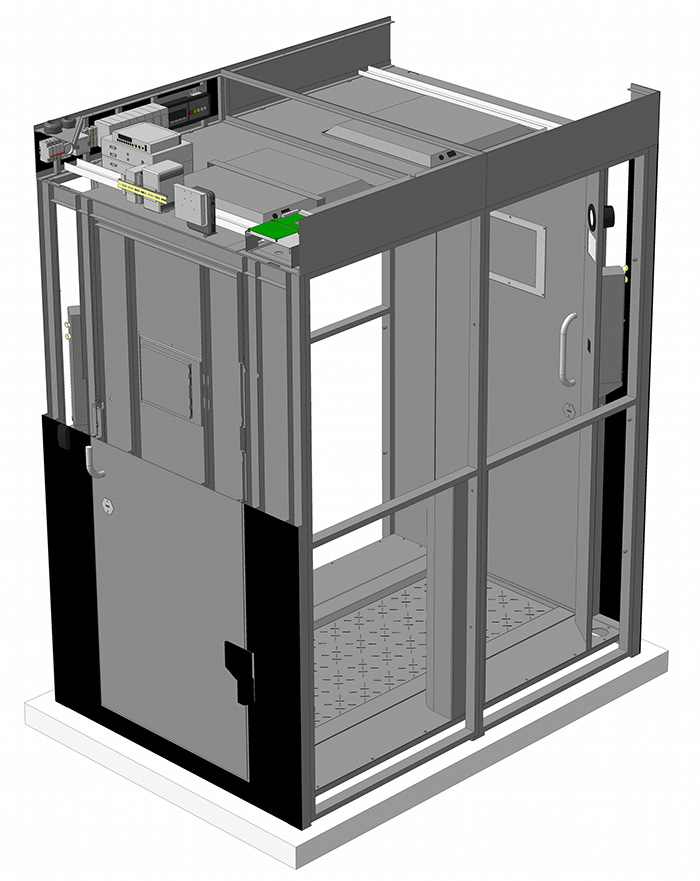

Конструкция шлюзовой камеры

Шлюзовая камера представляет собой конструкцию закрытого типа, перекрывающую всю зону прохода на охраняемый объект, и состоит из:

  • кабина шлюзовая (корпус шлюзовой камеры);

  • двух полуавтоматических дверей;

  • встроенных технических средств.

Двери шлюзовой камеры оснащаются двумя типами запорных механизмов: электромагнитным замком и механическим, которые устанавливаются в полотно двери.Каждая дверь оснащается информационной панелью с диагональю 15".

Для управления логикой работы открытия и закрытия дверей используется схема управления, позволяющая исключить возможность одновременного открытия дверей при одновременном поднесении электронных карт доступа с внешней и внутренней сторон шлюзовой камеры.

  • Материалы при производстве шлюзовой камеры выбираются в соответствии с ГОСТ В 15.209.85.

  • Цвет окраски шлюзовой камеры выбираться по каталогу RAL и осуществляться методом порошкового напыления в зависимости от требований, предъявляемых при заказе.  Окраска порога шлюзовой камеры производится с учетом антикоррозийной обработки и нахождения в условиях агрессивной среды.

  • Кабина шлюзовой камеры (корпус шлюзовой камеры) выполняется из листа стали по ГОСТ 16523-97.

  • Пол шлюзовой камеры выполняется из листа нержавеющего рифленого марки 08Х18Н10 по ГОСТ 5632-72.

Дополнительную информацию при заказе шлюзовой камеры можно уточнить у наших менеджеров.

Декларация о соответствии

Контрольно-шлюзовая камера соответствует требованиям технических регламентов Таможенного союза "О безопасности низковольтного оборудования" и "Электромагнитная совместимость технических средств".
